GS8000市政管线的探测和绘制
2024-08-28 16:22:51 来源：深圳市鹏锦科技有限公司
济南市区内，采用探地雷达 GS8000 对指定路段进行了细致的管线检测，为即将到来的市政改造工程提供了重要的数据支持。

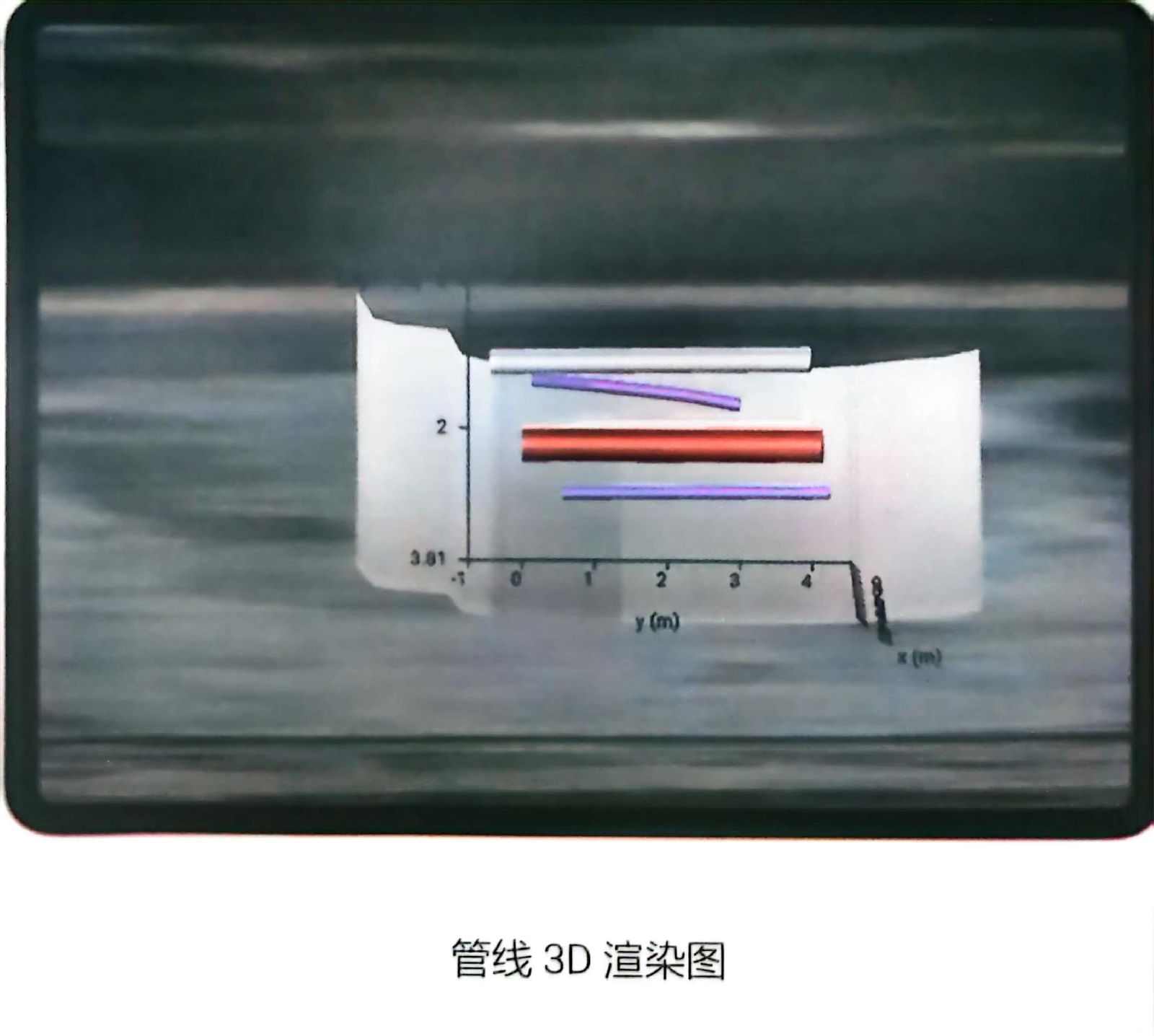

此次扫描采用了巡鹰智检公司创新的自由路径扫描模式结合了 RTK 实时地理位置信息，无需通过雷达后处理软件，即可直接生成时间切片视图，并在三维视图中呈现同时这些结果还能映射到卫星地图的实际位置。

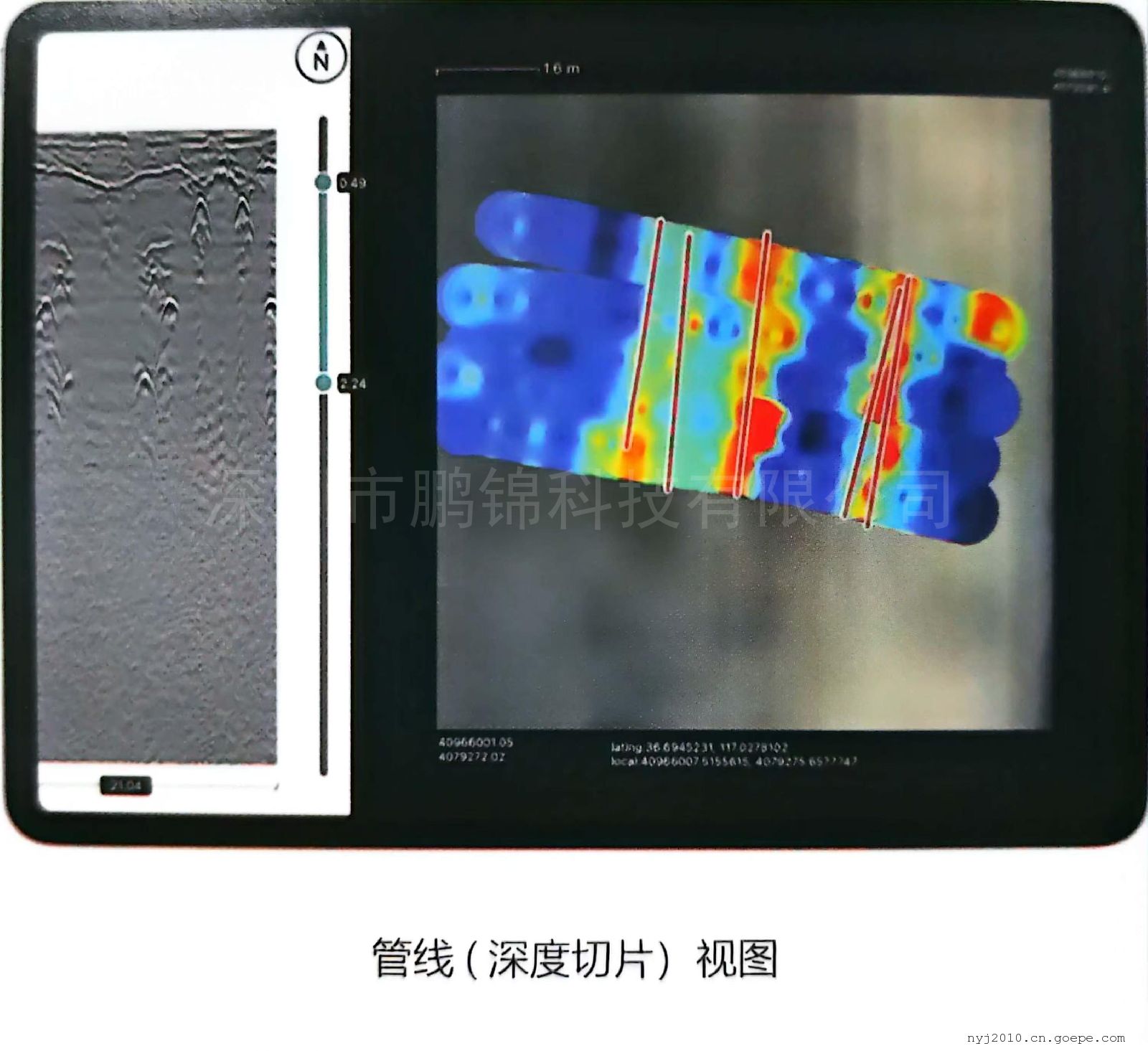

使用自由路径视图中的时间切片功能，可以清楚观察到俯视成像图--约 0.6 m深、0.85 m 深、1.3m 深、1.5 m 深、2.1 m 深的五条管线信息。通过管道绘制功能，技术人员能够准确地将这五条管线在视图中绘制出来。

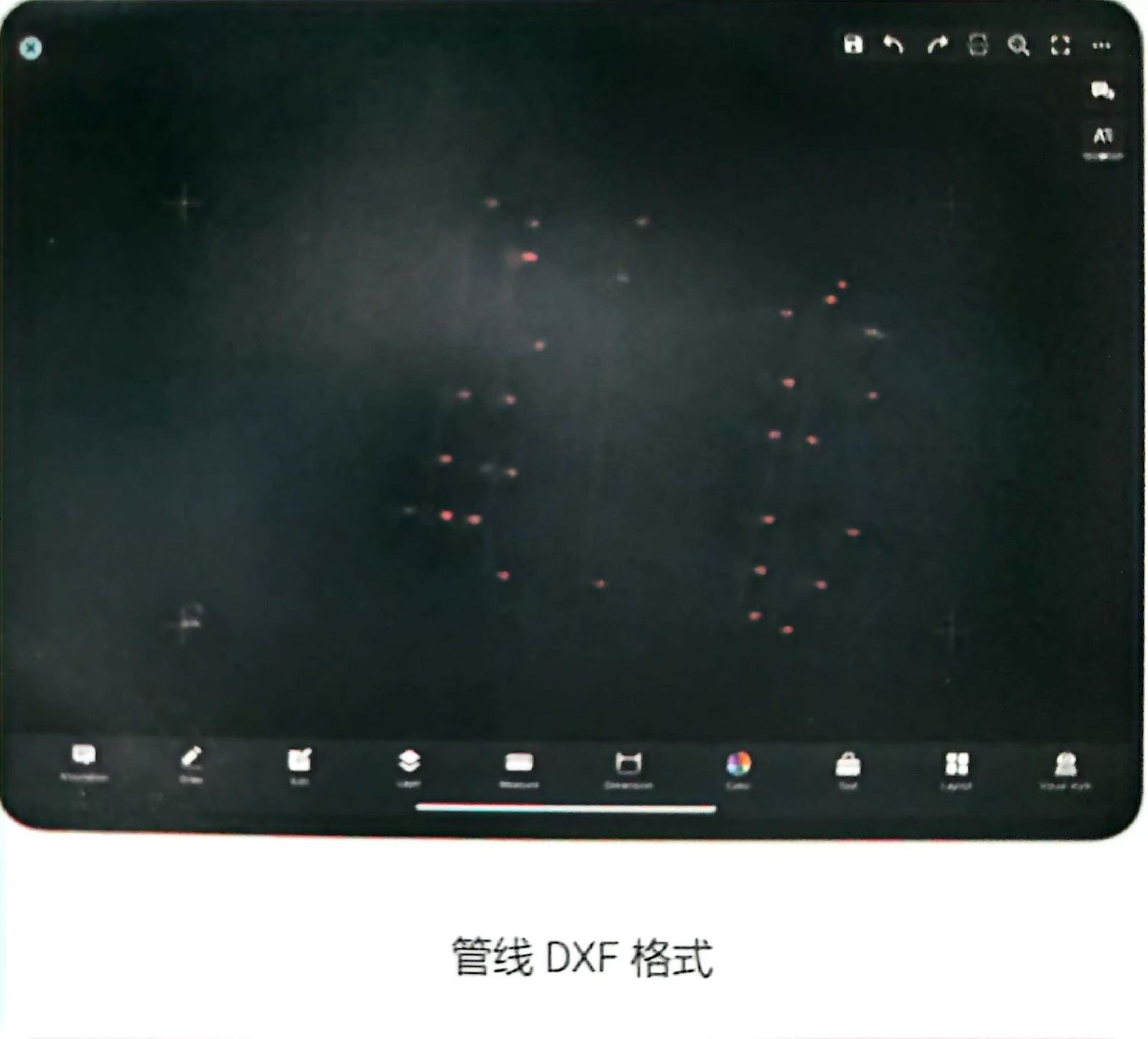

绘制完成的管线结果可以导出为包含坐标信息的DXF 文件，供制图作业单位使用。测绘人员可以直接将这些结果导入 CAD 软件，进行进一步的绘制和分析。
-
