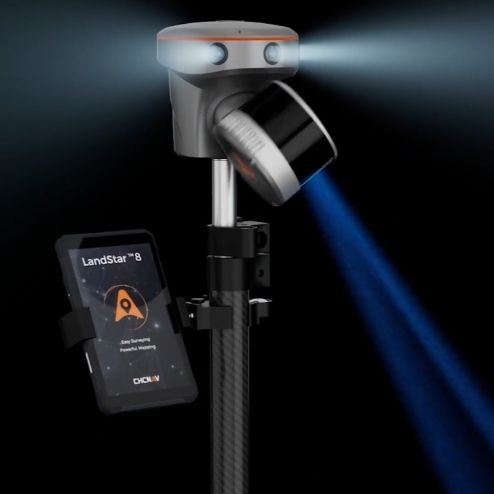

华测RS30矿山无信号环境下的坐标获取三维激光扫描仪

一、核心技术与参数

1. 硬件性能
   • 重量与尺寸：主机仅 1.5kg，含 RTK 模块和电池总重 1.7kg，支持手持、胸托或背负作业。
   • 防护等级：IP64 防尘防水，可在 - 20℃至 50℃极端温度、12m/s 强风环境下稳定工作。
   • 测距与扫描：
     • 测距范围：0.5-300 米（90% 反射率），测距精度 ±2mm，支持电力塔架、高层建筑立面等长距目标。
     • 扫描速度：64 万点 / 秒高密度点云采集，可捕捉 5cm 树枝、建筑裂缝等细节。
   • 续航能力：单块电池续航 1 小时，支持工作中热替换电池，外接供电可实现持续作业。
2. 定位与数据融合
   • RTK+SLAM 融合：
     • 室外优先使用 RTK 厘米级定位（平面精度 ±8mm+1ppm，高程 ±15mm+1ppm），室内 / 遮挡环境自动切换至 SLAM 模式，1 分钟无信号区域仍保持 5cm 精度。
     • 融合激光点云、视觉影像与 IMU 惯性数据，后处理位置精度达水平 0.01m、高程 0.02m。
   • 真彩色点云：HPC 算法融合 3 颗 1500 万像素摄像头影像，点云着色精度 0.5 像素，地物特征识别度提升 3 倍。
3. 智能功能
   • 实时处理与后处理：
     • 1.2T 算力支持 13000 平方米区域内实时 SLAM 解算，外业可即时量测距离、面积，内业无需二次处理即可导出成果。
     • CoPre 软件支持点云精化，厚度优化至 1cm，相对精度 1cm，并可自动提取建筑立面、管线等矢量信息。
   • 多平台兼容：通用螺纹接口适配电动车、平衡车、机器狗等移动载体，*大采集速度 20km/h，单人日作业范围提升至传统设备的 3 倍。

二、行业应用场景

1. 矿山与地下空间
   • 巷道测量：黑龙江某矿山案例中，RS30 通过倒置对中杆采集天花板控制点，30 分钟完成 1.3 公里巷道扫描，生成高程中误差 4cm 的三维模型，效率较全站仪提升 10 倍以上。
   • 堆体管理：6 分钟完成 450 平方米铁精粉料堆扫描，点密度 30000pts/m²，体积计算误差＜3%，支持库存动态监测。
2. 电力与能源
   • 输电线路巡检：山区输电线巡检中，RS30 穿越密林时自动切换 SLAM 模式，避开树木遮挡，完整采集杆塔细节，效率较传统无人机提升 40%。
   • 变电站检测：抗电磁干扰设计确保在强磁环境下点云精度稳定，可检测设备间距、导线弧垂等参数。
3. 建筑与工程
   • 立面测量：深圳某城市更新项目中，RS30 单人 1 小时完成 500 米范围内建筑立面扫描，内业 1 天提取 30 栋建筑矢量信息，误差控制在 3cm 以内。
   • BIM 施工监测：实时获取施工进度数据，辅助验证工程质量，减少人工测量返工率。
4. 林业与农业
   • 森林资源调查：穿透 40 米高树冠，获取林木胸径、树高、蓄积量等参数，单人单日覆盖 20 公顷林地，效率是传统罗盘仪的 10 倍。
   • 农田地形测绘：生成高精度 DEM，支持灌溉系统优化与精准农业规划。

三、行业价值与优势

1. 效率革新
   • 矿山巷道测量从 “数天” 缩短至 “30 分钟”，电力巡检效率提升 40%，林业调查覆盖面积扩大 10 倍。
   • 内业处理时间减少 50%，例如建筑立面提取从 “人工数天” 降为 “软件自动化 1 天”
2. 精度保障
   • 全场景 5cm 绝对精度，复杂环境下仍保持稳定性，满足国土测绘、文物保护等高精度需求。
   • 抗干扰设计（如抗强光、电磁屏蔽）确保数据可靠性，适用于变电站、高压线等极端场景。
3. 灵活性与适应性
   • 轻量化设计支持单人作业，多平台搭载能力覆盖从徒步到高速移动的多样化需求。
   • 兼容常规 RTK 功能，原有华测用户可无缝切换，降低学习成本
