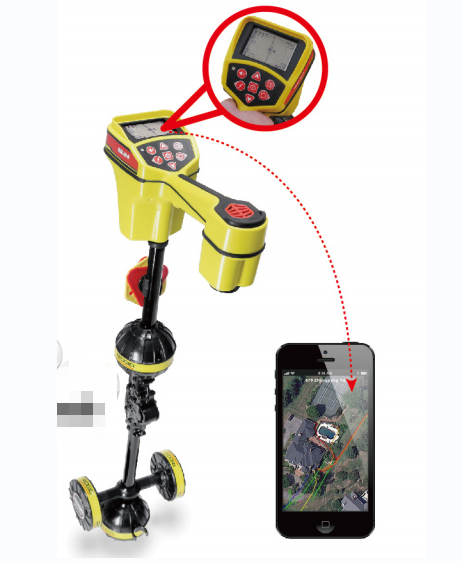

里奇管线探测仪的功能特点SR-20



SR-20 有三种截然不同的探测模式. 它们是:

一.无源探测模式：

1.电力电线探测模式，主要应用于交流电力输送系统的电线探测.国内电线频率50Hz.

2.无线电探测模式，无线电波频率0-1000GHz，主要应用于能感应到无线电频率的金属管线探测。注：在无源模式下不会用到信号发射机

二.有源探测模式：

通过信号发生机，选定一个频率施加于一段较长的导体上，用于探测具有导电性能的管道、管线或电缆。

三.发射探头探测模式：

配合管道疏通机、管道内窥镜，用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方

油田 & 化工  供水  电力  供气/燃气  市政/*

里奇管线定位仪用于在地面探测定位地下供水管道（金属）的准确位置、埋深、走向、路径和信号电流度。

技术性能

接收机技术参数

用途 探测地下管道和电缆的位置、深度、电流、路径等 定位模式 8天线*定位。 直观显示管线影像，获影像显示。

预设接收频率

信号发射器频率：16HZ，512HZ，640HZ，850HZ，8KHZ，16KHZ，33KHZ

有源探测频率：128HZ，1KHZ，8KHZ，33KHZ，93KHZ，262KHZ

电线探测频率：50HZ，60HZ，<4khz宽带

无线探测频率：4KHZ——15KHZ，15KHZ——36KHZ

增益范围  ：自动

定位精度 深度+-2.5%

测深精度 0-3米深度的+-2.5% ，3-5米深度+-4%，6-10米+-8%

方向测量精度：15°以内 弯点/三通点2米内

5°以内 弯点/三通点2米内

电流测量精度 实际电流+-2.5%

测深范围 0-10m

显示屏  3.52 英寸液晶彩屏

附件端口  1个USB端口，1个充电端口

外壳 度碳纤维，密度热塑

电源 充电电池和碱性电池双电源供电

工作时间  >=45小时

重量2.1kg

9.4.2.2发射机技术参数

功能 对管线施加特定频率的定位信号

输出模式  感应模式，直连模式，夹钳模式。

输出方式 自动阻抗匹配

输出频率 感应模式：33K，8K

直连模式：10KHZ——490KHZ任意频率

zui大输出功率 10W

zui大输出电流  1A  RMS

电源 充电电池 工作时间 >=20小时

重量 4kg

工作环境 -20 度 -——50 度 ，IP54 ， NEMA 4

设备配置

10W大功率发射机  1台（包含接地针，连接线）

100mm以内标准夹钳 1个

LED屏显示发射电量，频率，电池状态。

技术参数:

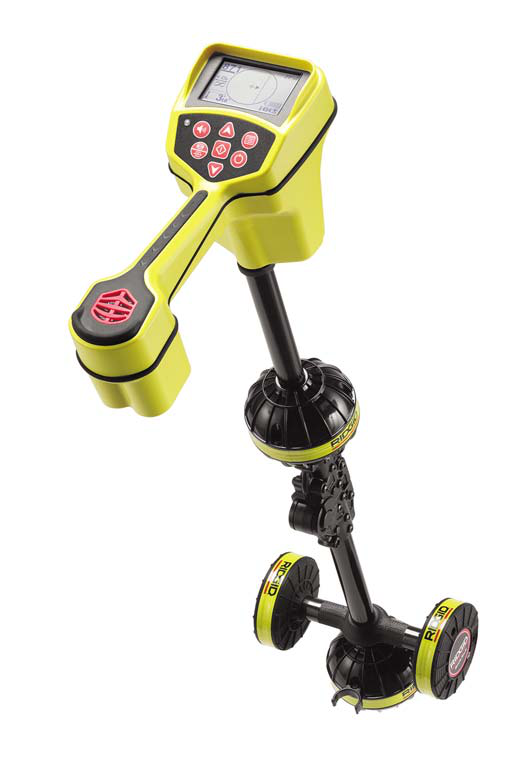

SR-20接收机

信号处理天线：8个立体全面天线。

有源探测频率：128HZ 1KHZ 8KHZ 33KHZ

无源探测频率：50HZ 60HZ 100HZ（CPS信号） 120HZ

<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ

信号发生器频率：16HZ 512HZ 16Khz 8KHZ 33KHZ 等

定 位 精 度：深度值的±3% 无干扰情况下

测 深 精 度：0-3米 深度值的±4% 无干扰情况下

3-5米 深度值的±5% 无干扰情况下

5-9米 深度值的±8% 无干扰情况下

方向测量精度：15°以内 弯点/三通点2米内

5°以内 弯点/三通点2米内

重量：1.8公斤

仪器配置：

ST-510发射机或ST-305发射机1台

SR-20接收机1台，

4＂感应式信号夹钳

直连导线1条，接地棒1根，仪器箱1个，说明书1套

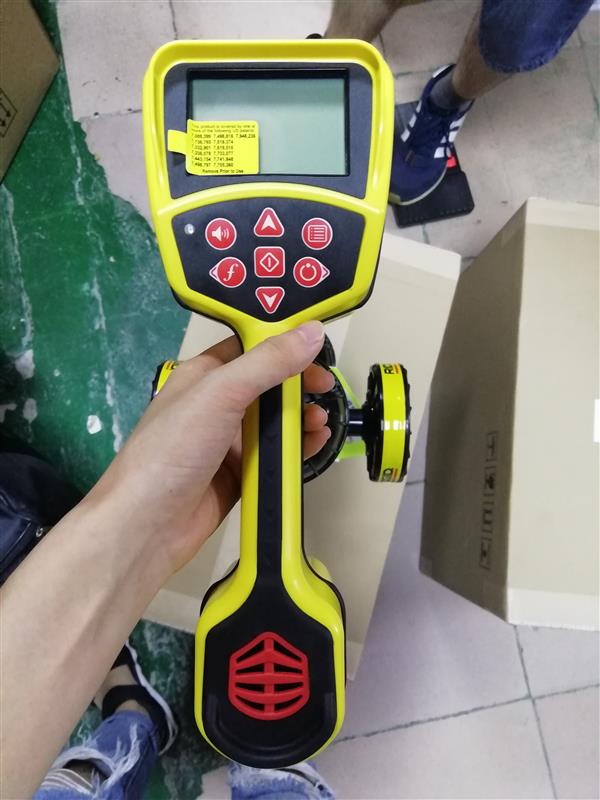

美国里奇SR-20 盲探地下金属管线
