进口测量道路桥梁市政工程综合管线探地雷达GS8000

                                     进口测量道路桥梁市政工程综合管线探地雷达GS8000
深圳市鹏锦科技有限公司现货供应   欢迎咨询

简要描述：测量道路桥梁市政工程网管探地雷达GS8000，主要用于地下公用设施工程检测和测绘地下公用设施，GS8000 主要势：分辨率。用于浅电缆和导管以及深层的管道检测。

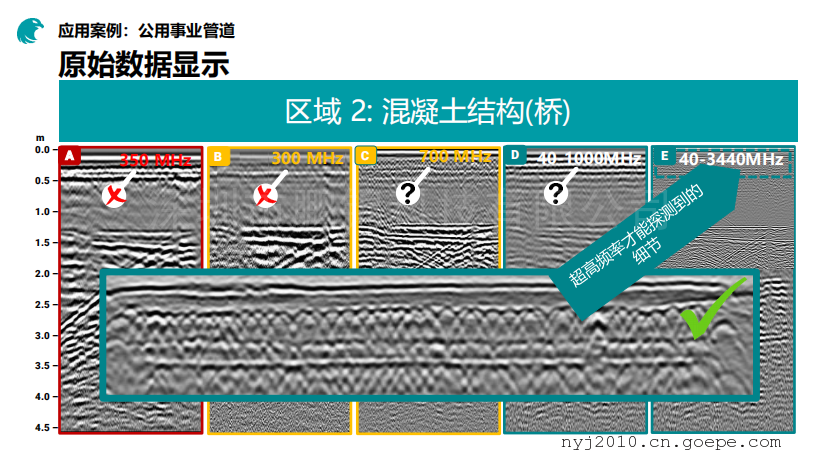

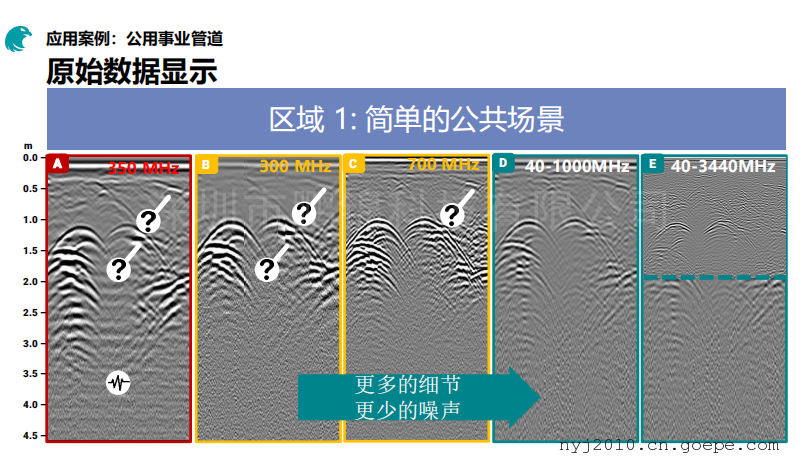

探地雷达根据雷达天线信号调制的不同，可简单分为时域和频域雷达。其中，脉冲雷达和步进频率连续波雷达分别为两种类型雷达代表。相较于脉冲雷达，步进频率连续波雷达采用步进式变化的频雷达信号，其频率范围从几十MHz步进到几千MHz，获得地下介质在每个频率上的相位和幅度变化的雷达信号，实现了对地下探测的超宽频覆盖，兼具探测精度和深度，并有效地提了信噪比。

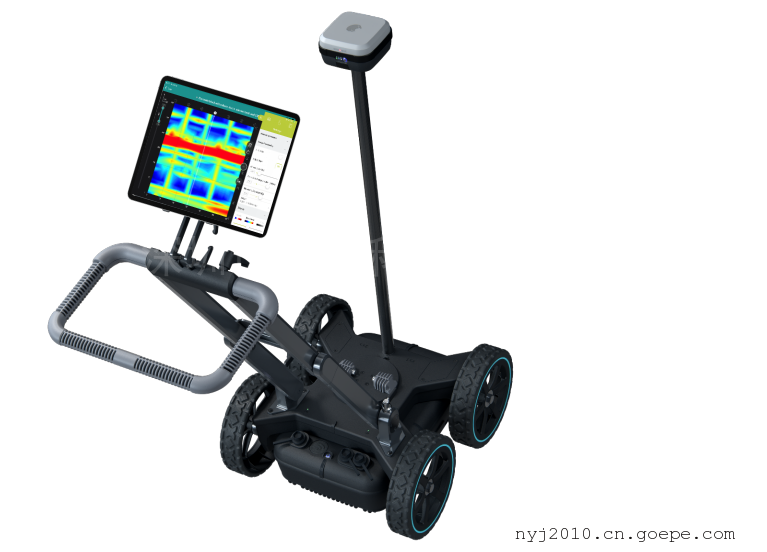

GS8000探地雷达，采用双雷达天线设计，具有操作简单、定位、长续航等特点。在市政管网检测领域的主要势体现在：

1、依托苹果iOS平台开发的移动应用程序GPR Subsurface，即是雷达数据采集程序也是数据处理程序，实现了雷达数据的现场实时处理和成果交付

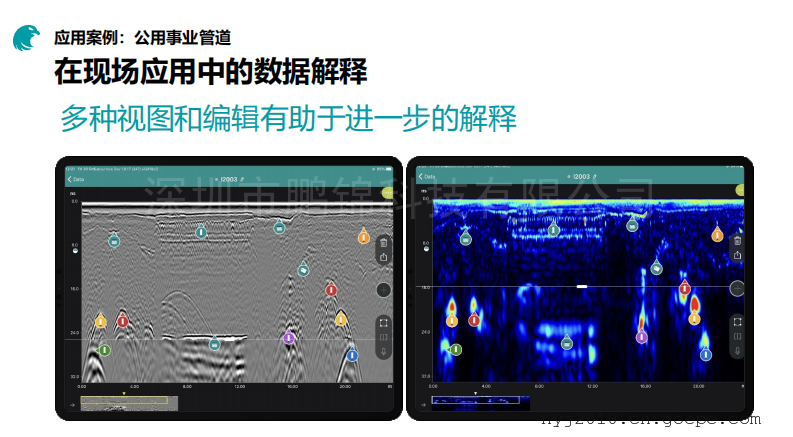

2、GPR Subsurface提供多种视图——非迁移视图、迁移视图、时间切片视图、3D视图和现实增视图，以及多种数据处理方式提升数据信噪比

3、常规扫描方式（线性扫描和区域扫描）以外，提供了全新基于GNSS设备实时定位功能的自由路径扫描，实时成像C扫视图结果，映射地下管网排布和空洞等危害性缺陷位置；

4、通过添加标签、图文记录、无线分享数据和云端存储等方式，可以对雷达数据进行编辑和管理，减少转移过程中数据丢失的风险。

5、GS8000不仅采用了步进频率连续波雷达技术，它的多种扫描模式选择，也为探测工作提供了便利。线性扫描模式：采用传统直线形式的扫描，能够形成长范围的B-scan图像；

6、区域扫描模式：采用网格型的多条直线形式扫描，形成多组B-scan图像，并且由多组B-scan图像组成C-scan图像，可以进行深度切片观察和现场3D成像；

7、自由路径扫描模式：自由路径扫描兼具了线性扫描和区域扫描的点，不再受限于测试路径，保证了对探测区域扫描的全覆盖。将大范围的B-scan图像直接拟合形成C-scan图像，可以进行深度切片观察。自由路径扫描实现了探测数据的实时反馈，反映的地下信息更加全面。

• 一个经过验证的过程结合了新的和现有的技术来准确地映射地下公用设施

• 它包含几个立的活动数据管理程序，包括定位、测量和绘图

• SUE的本质很简单...在工程师设计一个涉及挖掘的项目之前，工程师应该知道地下有什么结构和条件以及它们在哪里...在三个维度上...这些结构通常是公用设施，可能包括地下储罐、化粪池等

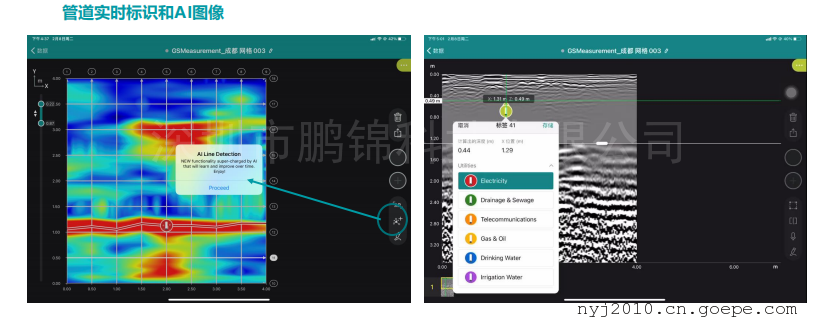

可对每条扫描线内的管道信号做标签记录，AI管线检出功能可根据您的标签记录自动生成管道三维图像。

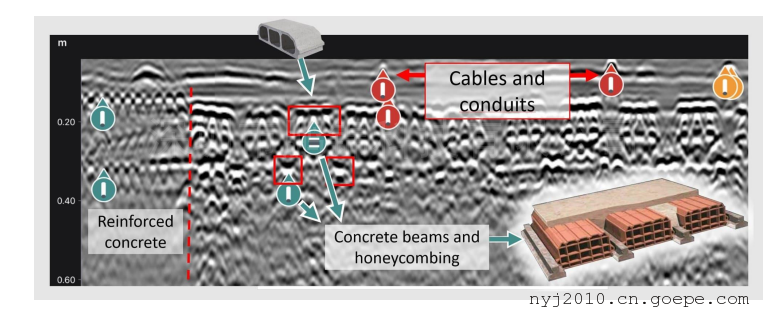

GS8000 主要势：分辨率。用于浅电缆和导管以及深层的管道检测



测量道路桥梁市政工程网管探地雷达GS8000
