赛尔五目相机实时三维建模PSDK 102S V3PSDK 102S V3

增稳只是基本功

多角度成像才是极限

三轴智能云台稳定加持，保证相机姿态水平稳定，原始数据与空三计算高度重合。 俯仰180°自由调节视角，可应用于建筑立面拍摄；立体覆盖，看见倾斜摄影更多细节。



自研S-OPG测绘影像控制系统

单视角超2516万像素集成

赛尔自研的S-OPG测绘影像控制系统，集数据成像，参数设置，位置 计算，动态图传，蓝牙传输，网络通信于一体；突破传统倾斜摄影相 机控制集成模式，开放用户操作系统。

嵌入五枚自研测绘影像传感器，深度融合S-OPG影像控制系统 算法；从像素集成到画质表现，自研更出色。

超耐用S-GS全局快门

触发寿命3倍提升，高性价比生产力工具

搭载赛尔自研测绘专用S-GS全局快门，在高速移动时稳定成像, 告别果冻效应，效率与质量双提升。

快门集成KIMOTO高速遮光叶片，双层结构，摩擦系数低，耐高 温；为高频率触发场景而生，更稳定，更耐用。

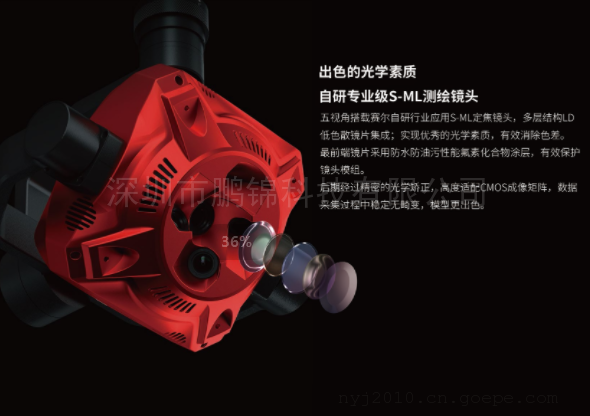

出色的光学素质

自研S-ML测绘镜头

五视角搭载赛尔自研行业应用S-ML定焦镜头，多层结构LD 低色散镜片集成；实现优秀的光学素质，有效消除色差。

*前端镜片采用防水防油污性能氟素化合物涂层，有效保护 镜头模组。

后期经过精密的光学矫正，高度适配CMOS成像矩阵，数据 采集过程中稳定无畸变，模型更出色。

丰富清晰的屏幕显示

相机信息可视化

机身搭载全新升级的OLED高清彩屏，实时显示相机状态及参数设置。

包含触发信号类型、拍照数量、机身温度、环境湿度、RTK状态、蓝牙连接、 机身内存、快门寿命等重要信息。直观明了，降低用户操作门槛。

POS与照片

即时触发，即时写入

深度接入TimeSync2.0时间同步算法，实现与无人机微秒级时间同步，独立精准记录五视角厘米级位置信息，POS即 时写入照片，无需内业软件整合。

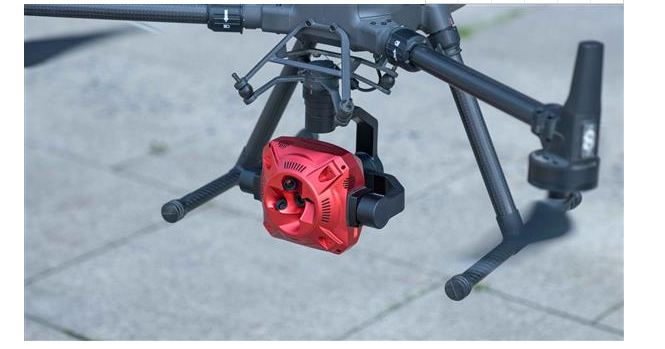

开源负载，高度兼容

适配主流无人机挂载平台

兼容12-50V挂载平台供电，可识别无人机飞控系统， 在电压宽容范围内，可实现同等的作业性能。

快拆云台设计，机身可直接独立应用于垂起固定翼、 多旋翼等飞行平台。

适配赛尔开源接口套件，结合挂载平台联调，可搭配 垂起固定翼挂载平台带云台应用。

小程序加持，手机也是遥控器

不一样的飞行平台，一样的参数设置

内置蓝牙5.0模块，稳定适配各大厂商手机数据传输通协议。 可通过蓝牙接入赛尔航测助手小程序，根据作业场景设置机 身参数并监测相机实时状态，为SKYPORT接口之外的挂载平 台用户提供更出色的操作体验。

仿地飞行

解锁倾斜摄影新姿态

三轴云台稳定加持仿地飞行，可根据地形调节相机姿态，保证相机拍摄视角始终垂直地面, 充分发挥无人机与相机的极限性能，提升全流程作业效率。

贴近摄影测量

立面与斜面精细化建模解决方案

得益于赛尔自研S- M L测绘镜头，正射视角*小対焦距离可达10米；

结合云台角度调整，针对高精度的立面或斜面作业任务，在对焦范围内，可实现 2mm地面分辨率超高精度三维数据采集。

深度呈现地物精细纹理、结构特征，通过进一步内业处理，即可获得贴近摄影测 量模型成果。

尺 寸机身 120*120*83mm;含云台：171*192*185mm

重 量机身600g;含云台：llOOg

工作温度-10°C-40°C

存储温度-20°C-50°C

绝对精度平面精度：3cm,高程精度：5cm

         GSD二3cm,飞行速度15m/s,航向重叠率80%,旁向重叠率70%

相机供电双接口,外部DC 12-50V

有效像素单镜头＞ 2500万像素，总L25亿像素

传感器传感器尺寸：23.1xl5.4mm（半画幅）

像元尺寸：3.76卩m

图像尺寸6144X4096px

存储数据带GPS信息和相机参数信息的照片/POS文件

镜头焦距倾斜35mm定焦，正射25mm定焦

倾斜角度45度

ISO区间100,200,400,640,800,1000,1600

快门速度1/500,1/640,1/800,1/1000,1/1250

光圈大小F5.6

存储容量1280GB

拍照间隔拍照间隔＞0.55

稳定系统3轴（俯仰，横滚，平移）

安装方式DJI SKYPORTjDJI SKYPORT转接口

云台转动范围俯仰：-60°至+120°;横滚：±45°;平移：±160°
